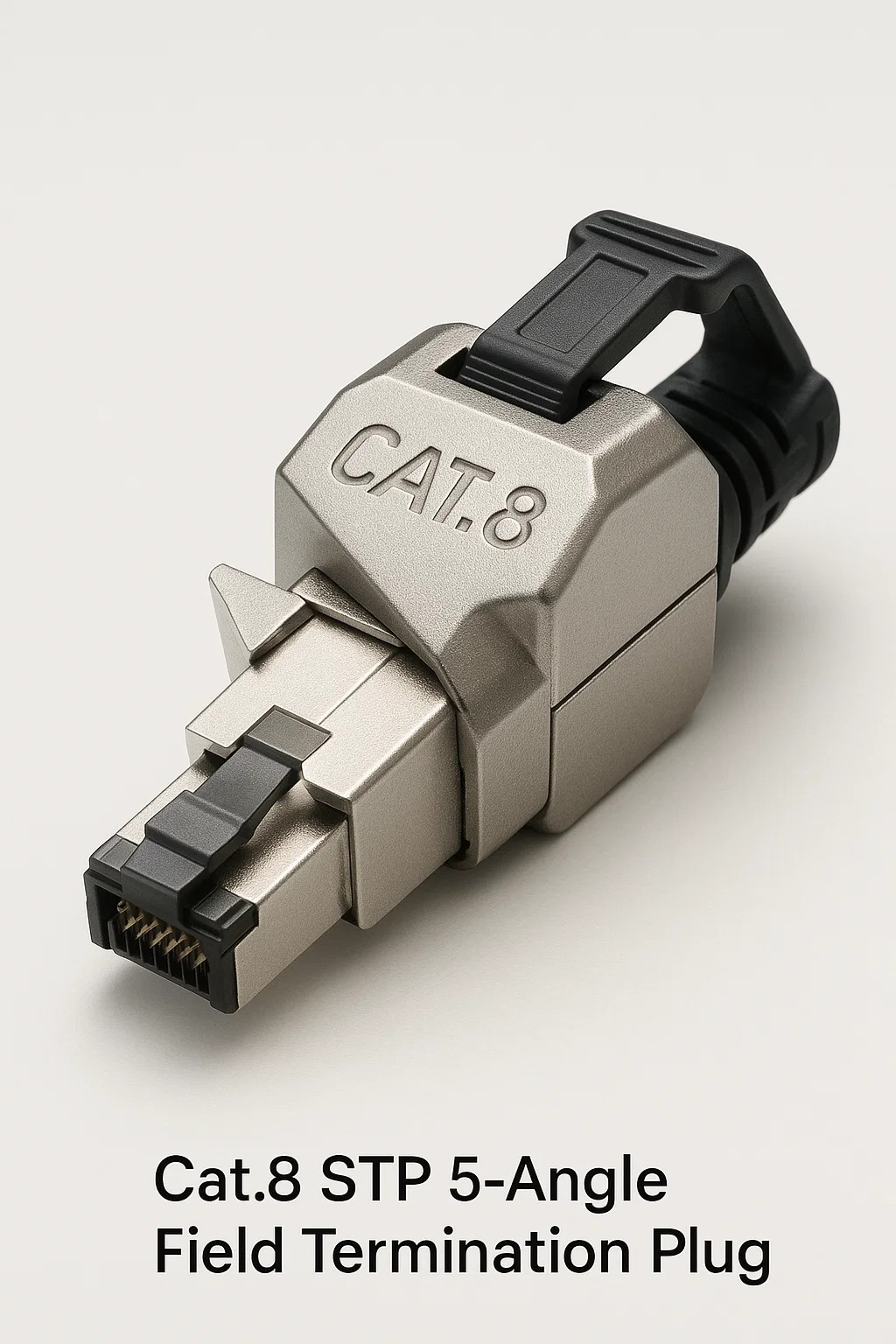

CAT.8 STP CUNG CẤP FIELD FIELD

1. Mục đích thiết kế cốt lõi
Tối ưu hóa không gian: Các tuyến đường phích cắm góc 45 ° góc cạnh, tránh tắc nghẽn trong các cài đặt chật chội (ví dụ: cổng phía sau giá đỡ máy chủ).
Che chắn mật độ cao: Kết hợp che chắn STP lớp kép (BRAID tổng thể của cặp cá nhân) với các tiếp điểm nối đất góc cạnh để duy trì khả năng phòng thủ EMI.

2. Các tính năng cấu trúc
Độ chính xác góc chèn
Chèn kim loại quay lại đường dẫn tín hiệu 45 ° bên trong, bảo tồn trở kháng mà không bị uốn cong sắc nét.
Cứu trợ tăng cường
Kẹp trục đảm bảo cáp trong khi cho phép điều chỉnh định hướng ± 30 °.
Vỏ công nghiệp
Vỏ hợp kim kẽm với con dấu IP67 (tùy chọn) chống lại tác động, bụi và độ ẩm.

3. Quá trình chấm dứt
Chuẩn bị khiên
Gọt vỏ BRAID tổng thể, trang trí cặp để lộ 3 mm khi tiếp xúc với các vòng nối đất cắm phích cắm.
Xử lý nhạc trưởng
Chèn dây vào các khe IDC có khóa với <0,3mm Untwist - sai lệch không thành công điều chỉnh 40Gbps.
Trình tự nền tảng
Bảo đảm khiên cặp vào các thiết bị đầu cuối nội bộ.
Gấp bện tổng thể trên cổ áo nối đất.
Cap Shield Snap-Shut cho vùng phủ sóng 360 °.

4. Kịch bản triển khai
Trung tâm dữ liệu: Các công tắc hàng đầu với các cổng xếp theo chiều dọc.
Robotics: Vũ khí khớp nối đòi hỏi sự linh hoạt của cáp.
Quân đội/Hàng không vũ trụ: Vùng đất nặng với các ràng buộc không gian.

5. Ưu điểm quan trọng
So với phích cắm thẳng • Tiết kiệm 60% không gian bên • Giảm mô -men xoắn cáp tại các cổng
Bộ điều hợp Versus • Loại bỏ các điểm kết nối bổ sung • Bảo tồn tính toàn vẹn tín hiệu cho 2000 MHz

6. Cảnh báo cài đặt
Bend Bán kính điều khiển
Duy trì đường kính cáp ≥8x trước/sau phích cắm; Các khúc cua sắc nét gây ra tổn thất trở lại.
Xác minh căn cứ
Test Shield Tính liên tục (tối đa 0,1Ω) - Thiết kế góc cạnh có nguy cơ khoảng cách mặt đất.
Hạn chế công cụ
Yêu cầu công cụ đục lỗ thấp để giải phóng mặt bằng phụ.

7. Hạn chế
Không sửa chữa trường: Các liên hệ bị hỏng yêu cầu thay thế phích cắm đầy đủ.
Khả năng tương thích cổng: Thất bại trong các ổ cắm chuyên sâu nông (ví dụ: các công tắc kế thừa).
Chi phí: 3 × Premium so với phích cắm CAT.8 tiêu chuẩn.

8. Ghi chú của nhà sản xuất
Các thương hiệu chuyên dụng: Siemon (tối đa 360 °), kết nối TE (IQ45 công nghiệp), Panduit (cặp đôi góc cạnh).
Tránh các dòng vô tính chung: Knockoffs thiếu nội bộ phù hợp với trở kháng.

Khi nào nên sử dụng phích cắm này
