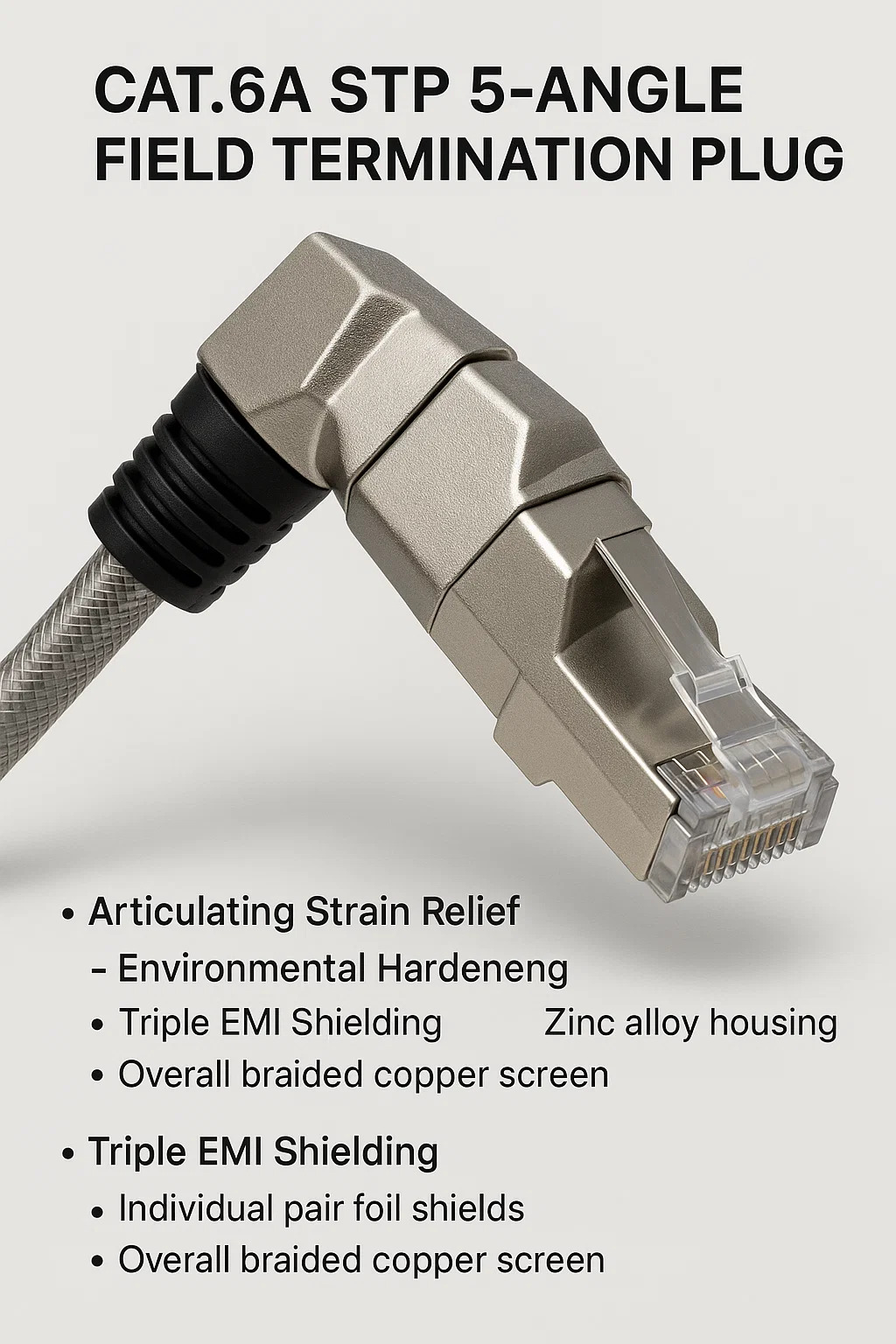

Phích cắm kết thúc trường góc 5 Cat.6A STP

1. Mục đích thiết kế cốt lõi
Tối ưu hóa không gian: Có thân máy góc 45° với khả năng điều chỉnh 5 vị trí (±30° dọc, ±15° ngang) để định tuyến cáp trong không gian chật hẹp (ví dụ: giá đỡ máy chủ, tủ điều khiển).
Che chắn ba EMI: Kết hợp:
Lá chắn lá cặp riêng lẻ
Màn hình đồng bện tổng thể
Vỏ hợp kim kẽm Chặn nhiễu từ động cơ/VFD trong môi trường công nghiệp.

2. Đổi mới về cơ cấu
Giảm căng thẳng khớp nối:
Cổ xoay giúp hấp thụ ứng suất rung/uốn cong (ví dụ: cánh tay robot, AGV).
Làm cứng môi trường:
Các con dấu được xếp hạng IP68 (khóa ren bằng gioăng silicon) chống lại sự xâm nhập của nước/bụi.
Danh bạ công suất cao:
Chân cắm mạ vàng 50µ" chịu được 100.000 chu kỳ ghép nối và PoE 90W mà không bị hồ quang.

3. Quy trình chấm dứt
Chuẩn bị khiên:
Gấp bím tóc tổng thể lên trên vỏ cáp; kẹp dưới ferrule kim loại.
Cắt cặp lá để lộ 3mm; chấm dứt các tab nối đất.
Xử lý dây:
Duy trì < 8 mm khi không xoắn; chèn vào các khe IDC có khóa (tiêu chuẩn T568B).
Khóa góc:
Đặt hướng; vòng đệm mô-men xoắn đến 0,6 N·m để nén con dấu.

4. Ứng dụng chính
Robotics: Quản lý cáp trong cánh tay có khớp nối (khả năng tương thích ISO 9409).
Máy móc di động: Triển khai có độ rung cao (xe lửa, bộ sạc xe nâng).
Môi trường khắc nghiệt: Chế biến thực phẩm (xếp hạng rửa trôi), nhà máy hóa chất.

5. Ưu điểm so với phích cắm thẳng

6. Quy tắc cài đặt quan trọng
Liên kết tấm chắn: Kiểm tra điện trở ≤0,1Ω giữa vỏ phích cắm và màn chắn cáp.
Bán kính uốn cong: Duy trì đường kính cáp ≥4× sau khi điều chỉnh góc.
Yêu cầu về công cụ: Sử dụng công cụ đục lỗ có cấu hình thấp để tiếp cận theo góc cạnh.

7. Các chỉ báo lỗi
Đặt lại PoE: Chân tiếp xúc kém hoặc lỗi nối đất.
Giảm tốc độ: Các cặp không xoắn >10 mm hoặc rò rỉ EMI.
Quá nóng: Chân quá tải (vượt quá 90W PoE).

8. Hạn chế
Khả năng tương thích cáp: Yêu cầu Cat.6A STP (S/FTP hoặc F/UTP).
Độ sâu cổng: Có thể không vừa với ổ cắm nông (xác minh thông số kỹ thuật của thiết bị).
Chi phí: cao hơn 2–3× so với phích cắm tiêu chuẩn.
