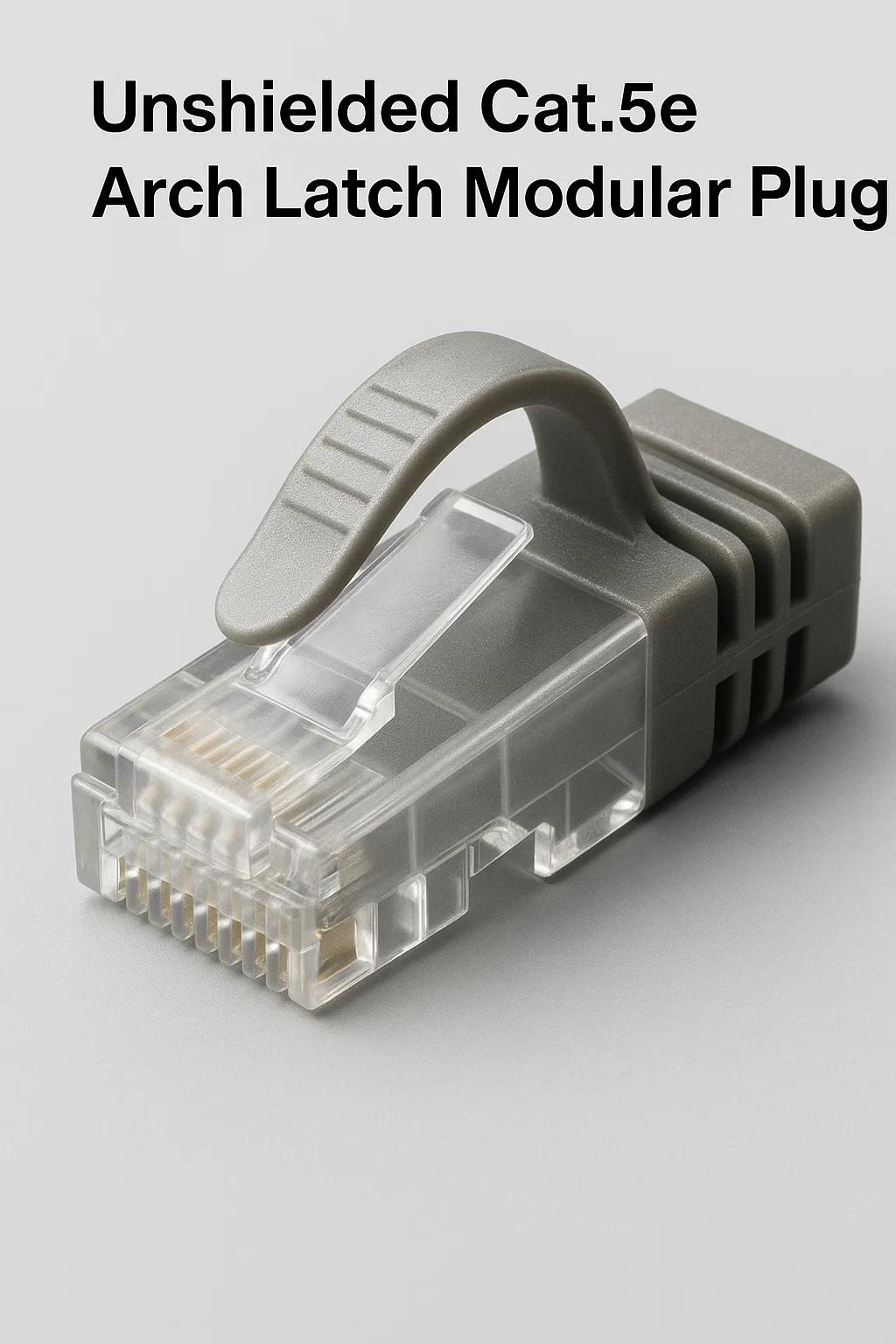

Ổ cắm mô-đun chốt Cat.5e Arch không được che chắn

1. Mục đích thiết kế cốt lõi

Giữ vật lý an toàn: Có chốt hình vòm (tab nâng lên, có gân) để cầm nắm có độ căng cao, ngăn ngừa việc vô tình rút phích cắm ở những khu vực dễ bị rung (ví dụ: dưới bàn làm việc, sàn nhà xưởng).
Hiệu suất cơ bản: Hỗ trợ Ethernet 1Gbps cho sử dụng văn phòng/công nghiệp nhẹ trong đó EMI ở mức tối thiểu.

2. Các đặc điểm vật lý chính

Chốt gia cố:
Thiết kế vòm dày giúp chống gãy khi bị chân, xe đẩy hoặc thiết bị vướng vào.
Giảm căng thẳng:
Vỏ bọc cáp giữ các đường dốc bên trong (không cần Kevlar), chịu được lực kéo 50 lbs.
Đơn giản hóa ít công cụ hơn:
Không có kẹp hoặc vít—mở chốt bằng cách ấn ngón tay cái ở góc 45°.

3. Quy trình chấm dứt

Dải & Căn chỉnh:
Tháo vỏ bọc ½”, sắp xếp dây theo thứ tự T568B (không được xoắn >13mm).
Trượt & Chỗ ngồi:
Đẩy dây vào phích cắm cho đến khi đầu dây chạm vào bức tường phía trước.
Uốn:
Bóp bằng máy uốn tiêu chuẩn; chốt tự động triển khai sau nén.

4. Ứng dụng mục tiêu

Hệ thống POS bán lẻ:
Cố định dây cáp do khách hàng đá vào dưới quầy.
Phòng thí nghiệm giáo dục:
Chịu được chân ghế lăn qua dây.
Công nghiệp nhẹ:
Trạm bên băng tải có độ rung thấp.

5. Kịch bản lỗi & Cách khắc phục

6. Hạn chế

Không có che chắn: Thất bại gần động cơ, lò vi sóng hoặc đường dây điện áp cao.
Chỉ Cat.5e: Không dành cho nâng cấp 10Gbps.
Khả năng sử dụng lại: Chốt yếu đi sau 5 lần tháo; thay thế nếu lỏng lẻo.

7. Vs. Ổ cắm Cat.5e tiêu chuẩn
