Làm thế nào để cài đặt một phích cắm chấm dứt trường?- Ningbo Excellence Communicated Connector Co., Ltd(EXW)

1. Công cụ & vật liệu cần thiết
Phích cắm chấm dứt trường (RJ45, M12 hoặc loại khác).
Vũ nữ thoát y cáp (để loại bỏ áo khoác chính xác).
Công cụ đục lỗ (để chấm dứt IDC).
Thử nghiệm cáp (để xác minh tính liên tục & hiệu suất).
Kéo hoặc máy cắt xả (để cắt dây).

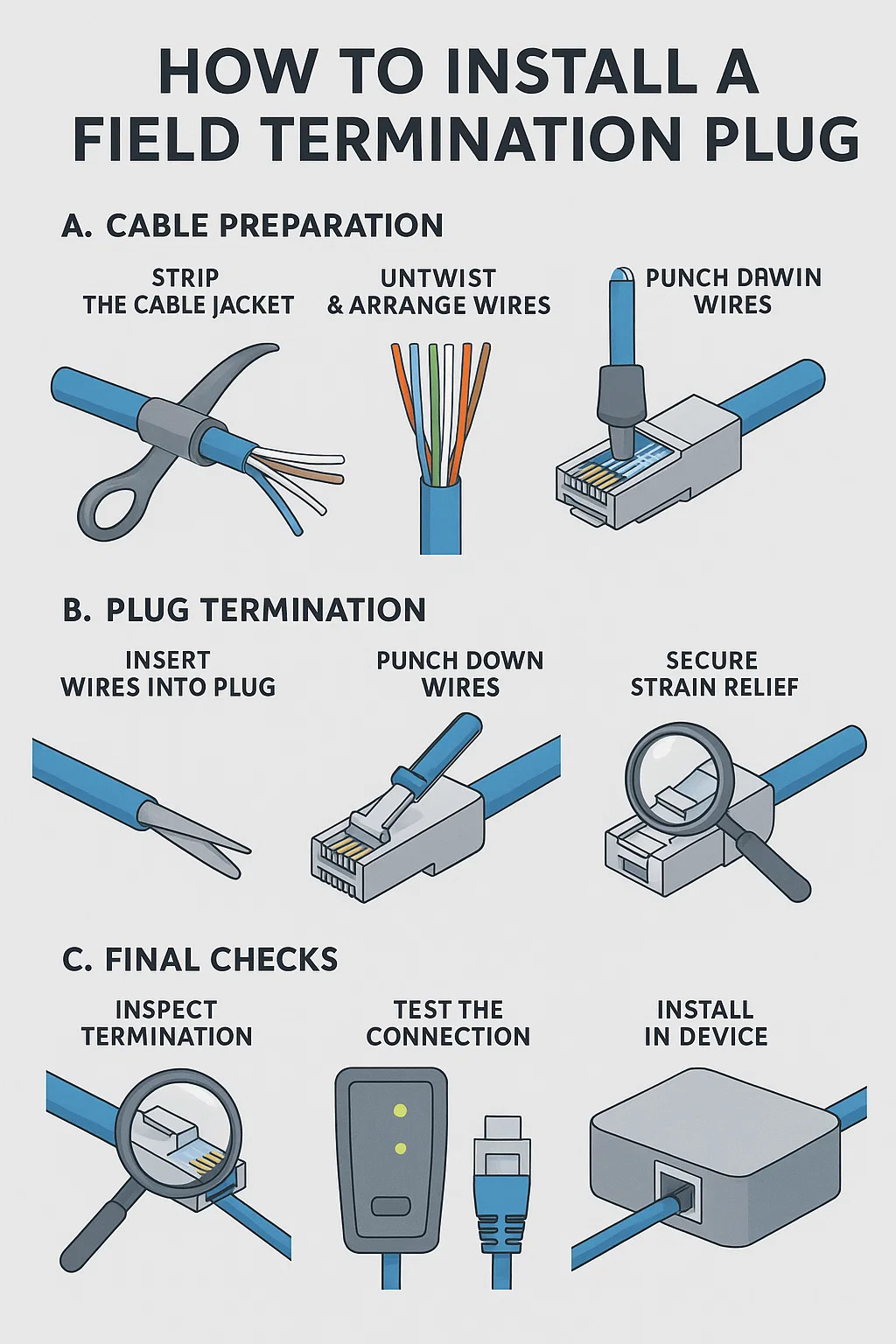

2. Cài đặt từng bước
A. Chuẩn bị cáp
-Strip áo khoác cáp
Sử dụng một vũ nữ thoát y để loại bỏ 1-1,5 inch áo khoác ngoài.
Tránh biệt danh dây dẫn bên trong.
-Truy cập & sắp xếp dây
Thực hiện theo mã màu của phích cắm (T568A hoặc T568B).
Giữ vòng xoắn nguyên vẹn đến điểm chấm dứt.
-dây điện
Cắt dây đều, để lại 0,25-0,5 inch.

B. Chấm dứt phích cắm
-dây điện vào phích cắm
Căn chỉnh dây dẫn với các khe cắm IDC của phích cắm.
Đảm bảo không có dây chéo hoặc lỏng lẻo.
--punch xuống dây
Sử dụng một công cụ đấm xuống để ngồi dây một cách chắc chắn.
Áp dụng thậm chí áp lực để tránh kết nối một phần.
-Phép giảm căng thẳng
Kẹp áo khoác cáp bên trong phích cắm để tránh pullout.

C. Kiểm tra cuối cùng
-Chấm dứt chấm dứt
Xác minh không có sợi dây đi lạc hoặc liên lạc sai.
-Kiểm tra kết nối
Sử dụng trình chứng nhận cáp (cho mạng tốc độ cao) hoặc người kiểm tra tính liên tục.
-cài đặt trong thiết bị
Cắm vào thiết bị đích (camera IP, AP, v.v.) và xác nhận chức năng.

3. Những sai lầm phổ biến cần tránh
Dây đĩ quá mức → tiếp xúc kém.
Thứ tự dây không chính xác → Thất bại tín hiệu.
Bỏ qua việc giảm căng thẳng → Thiệt hại cáp theo thời gian.
Không kiểm tra sau khi cài đặt → lỗi ẩn.

4. Khi nào nên thiết lập lại
Nếu kiểm tra thất bại (mạch mở/ngắn).
Nếu phích cắm cảm thấy lỏng lẻo hoặc không ổn định.
Nếu ăn mòn hoặc hư hỏng có thể nhìn thấy.

Bước chân	Hoạt động	Chi tiết quan trọng	Công cụ/kiểm tra
1. Dải cáp	Di dời 1 trận1,5 inch áo khoác bên ngoài mà không làm hỏng dây dẫn bên trong.	Tránh cắt vào cách điện dây; Bảo tồn xoắn gần áo khoác cuối.	Cáp thoát y kiểm tra trực quan.
2. Sắp xếp dây	Untwist và căn chỉnh dây T568A/b cơ chế.	Duy trì xoắn lên đến các khe IDC; Không có cặp chéo.	Thực hiện theo hướng dẫn màu plug plug (in hoặc đúc).
3. Cắt dây	Cắt dây đến 0,25 Hàng0,5 inch để lộ ra.	Đảm bảo chiều dài đồng đều; Không có kết thúc sờn.	Máy cắt xả (kéo có nguy cơ cắt không đều).
4. Chèn vào phích cắm	Dây ghế vào phích cắm Khe cắm IDC cho đến khi ngồi đầy đủ.	Dây phải đạt đến đáy thiết bị đầu cuối; Không có khoảng trống hoặc sai lệch.	Kính lúp (xác minh chỗ ngồi dưới ánh sáng kém).
5. Đấm xuống	Chấm dứt dây với công cụ đấm xuống Ở góc 45 °.	Báo chí công ty duy nhất trên mỗi dây; Tránh những cú đấm một phần hoặc quá áp lực.	Công cụ đấm xuống (không tác động có thể yêu cầu nhiều cuộc đình công).
6. Cứu trợ căng thẳng an toàn	Kẹp cáp cáp bên trong cơ thể phích cắm.	Áo khoác phải được kẹp chặt; Không có dây tiếp xúc bên ngoài phích cắm.	Kiểm tra kéo: kéo nhẹ để xác nhận việc giảm bớt căng thẳng.
7. Kết nối kiểm tra	Xác minh tính liên tục, bản đồ dây và (nếu có) ổn định POE/tín hiệu.	Kiểm tra mở/quần short; xác nhận trở kháng cho các liên kết tốc độ cao.	Trình chứng nhận cáp (ví dụ: Fluke) hoặc người kiểm tra cơ bản để vượt qua/thất bại.
8. Cài đặt trong thiết bị	Kết nối với điểm cuối (camera, AP, v.v.) và xác nhận hoạt động.	Đảm bảo khóa cắm một cách an toàn; Không có ngắt kết nối không liên tục.	Kiểm tra chức năng (ví dụ: ping, nguồn cấp dữ liệu video, kiểm tra năng lượng POE).
